Neste artigo vou ensinar e auxiliar com uma calculadora que eu fiz, a calcular a quantidade de energia que o seu arco consegue armazenar, que vai ser a quantia aproximada de energia que será imprimida na sua flecha.
Podendo então também saber a velocidade aproximada da flecha mediante um coeficiente de aproveitamento da energia armazenada no arco e o peso da flecha na outra calculadora mais abaixo.
Você precisará apenas de uma balança de mão, seja digital ou mecânica, uma trena, régua ou fita métrica e algo para marcar a flecha, veja primeiramente as imagens e depois uma explicação do procedimento:
Primeiro você encaixa a flecha no arco sem puxar a corda e faz uma marca com pincel ou outro recurso na empunhadura do arco e na flecha alinhados, marcando o ponto zero.
Daí pra frente você estipula um espaçamento, que recomendo seja por volta de 5cm, quanto maior menas aferições você precisa fazer mas menos preciso ficará o cálculo da energia.

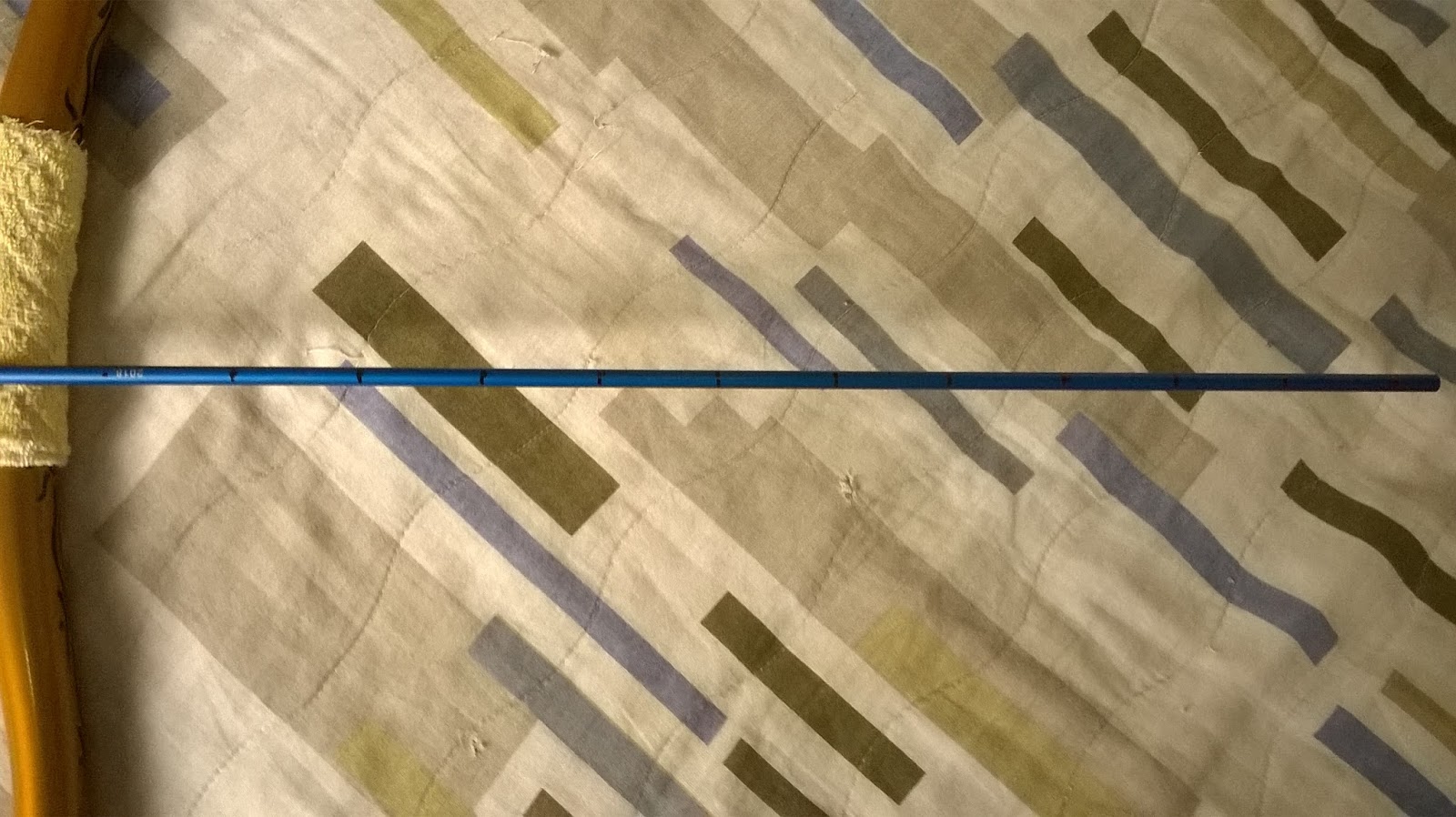

E então a partir do ponto 0 você marca a flecha no espaçamento estipulado sucessivamente até achegar na ponta da flecha:
E então com o auxílio de uma balança de mão, que pode ser eletrônica ou mecânica (de mola), você apoia o arco nos pés passa o gancho da balança na corda do arco e puxa até que se alinhe a próxima marcação da flecha com a marcação da empunhadura do arco.
Tomando sempre nota de quanto peso a balança marcou em cada marca da flecha em ordem crescente de peso, até a última marca que você fez que seria idealmente o quanto você puxa seu arco para dispará-lo.
Com este arco, fiz 12 aferições de 5 em 5 cm, sendo a última em 60cm de deslocamento de propulsão e 75cm de puxada total, (aproximadamente 29,5 polegadas) marcando 54,5 libras nesta arca.
Então tendo anotados os pesos de todas as marcas, basta preencher a calculadora que fiz abaixo com exceção do ponto zero conforme o exemplo:
Campo de pesagens aferidas:
Libras
Quilogramas
Ex: "3-6-10-13-18-19-25-29-35-45-50"
É a sequencia de pesagens aferidas, excluindo a de marca 0, não há limite máximo de pesagens aferidas, apenas entre com os números seguindo o exemplo.
Ex: "3-6-10-13-18-19-25-29-35-45-50"
É a sequencia de pesagens aferidas, excluindo a de marca 0, não há limite máximo de pesagens aferidas, apenas entre com os números seguindo o exemplo.
Espaçamento:
Centímetros
Polegadas
Ex: "5"
É o espaço entre uma marcação e outra.
Ex: "5"
É o espaço entre uma marcação e outra.
Energia Aproximada Armazenada no Arco:
* Esta porcentagem, calcula quanto mais (no caso de porcentagem positiva) ou menos (no caso de porcentagem negativa) eficaz o arco é na armazenagem da energia do que um arco que armazene a energia de forma linear. A maioria dos arcos tradicionais vão ser um pouco menos eficazes que um modelo linear, os modelos mais sofisticados como o recurvo e o mongol devem ser levemente mais eficientes que um modelo linear se forem arcos de qualidade. Os arcos compostos chegam, nos modelos mais avançados, perto de 90% mais eficiência que um modelo linear.
Agora a velocidade estimada da flecha, vejamos.
Supondo que o arco consiga consiga transferir X porcentagem da energia armazenada a flecha, e utilizando-se uma flecha de massa Y gramas, a flecha atingiria uma velocidade Z.
X porcentagem
(recomendado: 75)
Y gramas
(quanto mais pesada a flecha maior a porcentagem de energia armazenada é possível transmitir à flecha, evite flechas demasiadamente leves (menos de 25 gramas por exemplo)
(quanto mais pesada a flecha maior a porcentagem de energia armazenada é possível transmitir à flecha, evite flechas demasiadamente leves (menos de 25 gramas por exemplo)
Velocidade Z (velocidade estimada da flecha).
Espero que tenha gostado, esteja a vontade para navegar e comentar pelo blog.
Obrigado por acessar o Canil!
Olá, houve uma pessoa fazendo alguns contestamentos no facebook, sobre materiais do arco e diferentes coeficientes de aproveitamento da energia armazenada no arco. Este debate culminou na seguinte observação que fiz que vou deixar aqui como enfatização do que já está escrito resumidamente no artigo:
ResponderExcluir"...se você faz um arco de madeira verde, escorrendo suco da madeira, estado em que a elasticidade da madeira é totalmente borrachenta, você vai ter um coeficiente de aproveitamento da energia armazenada muito ruim, e até perda da energia armazenada por conformidação da madeira com o passar de poucos minutos, isso serve para qualquer material inadequado que se use para fazer o arco, mas o objetivo do artigo não é tratar disso. Se o arco é feito de um material adequado, que não apresenta estes problemas e não tem massa muito alta, variações entre materiais apropriados não são percebidas a menos que se use flechas demasiadamente leves. De toda forma deixei o coeficiente de aproveitamento editável, justamente para poder regular isto com experiências. O valor de 90% é uma estimativa, a medida que valores mais precisos sejam obtidos estarei atualizando, mas o foco é ter uma boa ideia da potência do arco, por que pode-se garantir que este coeficiente, NÃO vai variar de forma considerável entre arcos tradicionais devido a materiais diferentes desde que sejam materiais elásticos e leves (ex: fibra de carbono, madeira seca e de espécie apropriada, PVC), utilizando-se uma flecha com peso considerável, por volta de 22 gramas ou mais."
fiquei com uma duvida na porcentagem.
ResponderExcluiralguns dos meus arcos marcam 11% mais/menos eficiencia, outros deram 6%, e no campo x porcentagem vc menciona recomendado 75 como valor. deveria fazer alguma correcao ou uso o mesmo valor (75) para todos os arcos ???
Olá amigo, obrigado por acessar o Canil. Sobre sua dúvida, é preciso ter em mente que a parte do calculo da energia armazenada é bem mais preciso que o da energia que é transmitida para a flecha, esta só pode ser mensurada com precisao atravez da mediçao da velocidade da flecha após disparo, nesta segunda parte portanto é estimado apenas uma aproximação, por hora recomendo o uso de 75% para qualquer arco tradicional. Veja q a porcentagem de eficiencia obtida na primeira calculadora não tem relação com a porcentagem ibtroduzidda na segunda calculadora, vc ja descobriu q seus arcos possuem excelente armazenamento de energia. Se vc tem uma porxentagem de uma energia grande indo para a flecha é melhor q ter a mesma porcentagem de uma energia menor nao concorda? Essa é a ideia desta aferição. Obrigado, qq coisa estou as ordens.
ResponderExcluirgrato, e legal essa sua iniciativa, da pra gente ter uma ideia dos nossos trabalhos
ResponderExcluirObrigado, fico satisfeito que tenha gostado, se quiser ajudar o blog, compartilhe e indique aos amigos.
ExcluirAté a próxima amigo!
